Megfelelő -e a HER308 magas frekvenciájú alkalmazásokhoz?
A HER308 szállítójaként gyakran kérdezem az ügyfelektől, hogy alkalmas -e a magas frekvenciájú alkalmazásokra. Ebben a blogbejegyzésben belemerülök a HER308 tulajdonságaiba, és elemezem, hogy ez jól illeszkedik -e a magas frekvenciájú forgatókönyvekhez.
A HER308 megértése

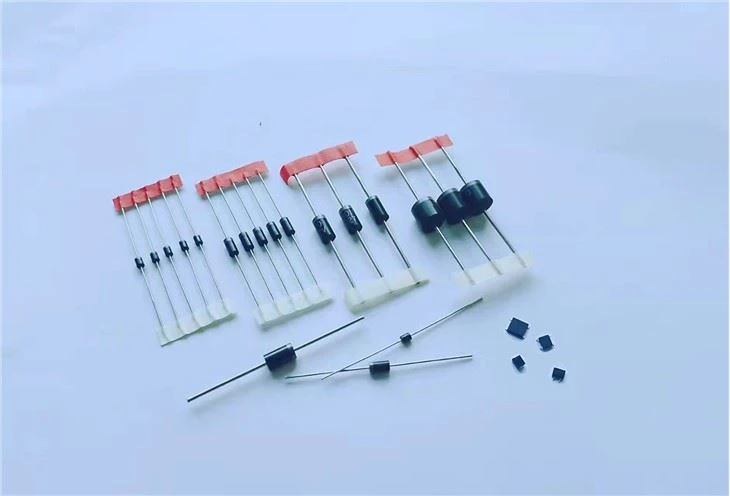

Először is, alapvető ismereteket kapjunk a HER308 -ról. A HER308 egy típusú egyenirányító dióda. A Fast - Recovery Diode sorozathoz tartozik, amelyeket úgy terveztek, hogy viszonylag rövid fordított helyreállítási idővel rendelkezzenek az általános célú diódákhoz képest. A HER308 ismétlődő csúcs fordított feszültség (VRRM) 1000 V -os és átlagos előrehaladási áram (IF (AV)) 3A.
Ezek a specifikációk lehetővé teszik a tápegység és a helyesbítési alkalmazások széles skálájához. Például felhasználható a teljesítmény -adapterekben, az akkumulátor töltőkben és más alacsony - közepes - tápegység elektronikus eszközökben. A HER308 -ról részletesebb információkat találhat a [HER308] (/nagy hatékonyság - dióda/HER308.html) termékoldalunkon.
A magas frekvenciateljesítményt befolyásoló tényezők
Annak értékelésekor, hogy egy dióda alkalmas -e a magas frekvenciájú alkalmazásokhoz, számos kulcsfontosságú tényezőt kell figyelembe venni:
Fordított helyreállítási idő
A fordított helyreállítási idő (TRR) az egyik legkritikusabb paraméter a magas frekvenciájú alkalmazásokhoz. Amikor egy dióda az előrejelző állapotról a fordított - blokkolási állapotra vált, akkor van egy rövid idő, amelynek során továbbra is az áramot fordított irányban vezet. A rövidebb fordított helyreállítási idő azt jelenti, hogy a dióda gyorsabban válthat, csökkentve az energiaveszteségeket és javítva a hatékonyságot magas frekvenciákon.
A HER308 -nak viszonylag gyors fordított helyreállítási ideje van, amely jellemzően a tíz nanosekundum tartományában van. Ez lehetővé teszi a mérsékelten magas frekvenciájú jelek kezelését. Néhány speciális, magas frekvenciájú diódához képest azonban a fordított helyreállítási ideje nem lehet olyan rövid. Például az [UF4007] (/nagy hatékonyság - dióda/UF4007.html) egy nagy hatékonysági dióda, amely a rendkívül rövid fordított helyreállítási időről ismert, amely nagyon magas frekvenciájú alkalmazásokhoz is alkalmas.
Csomópont kapacitás
Egy másik fontos tényező a dióda Junction kapacitása (CJ). Magas frekvenciákon a csomópont kapacitása a jel bypass útjává válhat, ami a jel torzulását és az energiaveszteséget okozhatja. A magas frekvenciájú alkalmazások esetében egy alacsony csomópontú kapacitású dióda előnyös.
A HER308 -nak van egy bizonyos szintű csomópont -kapacitása. Miközben azt tervezték, hogy minimalizálja ezt a hatást, azokban az alkalmazásokban, ahol rendkívül magas frekvenciákat érint, a Her308 csomópont -kapacitása továbbra is bizonyos teljesítmény -romlást okozhat.
Előremenő feszültségcsepp
A dióda előremenő feszültségcsökkenése (VF) szintén releváns a magas frekvenciájú alkalmazásokban. Az alsó elülső feszültségcsökkenés azt jelenti, hogy kevesebb energiát eloszlatnak hő, amikor a dióda vezet. Ez fontos az áramkör hatékonyságának fenntartása szempontjából, különösen magas frekvenciákon, ahol az energiaveszteség gyorsan felhalmozódhat.
A HER308 viszonylag alacsony előremenő feszültségcsökkenéssel rendelkezik, ami előnye az energiában - érzékeny nagy frekvenciájú alkalmazásokban. Segít csökkenteni az áramkör általános energiafogyasztását és javítja annak hatékonyságát.
Alkalmazások, ahol a HER308 magas frekvencián használható
Korlátozásai ellenére számos magas frekvenciájú alkalmazás létezik, ahol a HER308 életképes lehetőség lehet:
Közepes - frekvenciakészletek
Közepes - frekvenciájú tápegységekben, például néhány tíz kilohertz -tartományban működő, néhány száz kilohertz -ben, a Her308 képes jól teljesíteni. A gyors fordított helyreállítási ideje és a viszonylag alacsony előremenő feszültségcsökkenés lehetővé teszi az AC bemenetet DC kimenetre történő kijavításához ezekben a tápegységekben. Például néhány kicsi - közepes méretű kapcsoló - üzemmódú tápegységben a HER308 felhasználható a nagy frekvenciájú AC feszültség stabil DC feszültséggé történő átalakításához.
Motoros meghajtó áramkörök
A motoros hajtás -áramkörök gyakran nagy frekvenciájú váltást foglalnak magukban a motor sebességének és nyomatékának szabályozására. A HER308 ezekben az áramkörökben javításra és védelmi célokra használható. A mérsékelt magas frekvenciájú jelek kezelésének képessége, valamint a viszonylag nagy feszültség és az aktuális besorolások sok motoros meghajtó alkalmazás számára megfelelő választást jelentenek.
Összehasonlítás hasonló diódákkal
Annak érdekében, hogy jobban megértsük a Her308 nagyfrekvenciás alkalmazásokhoz való alkalmasságát, hasonlítsuk össze egy másik hasonló diódával, a [HER108] (/nagy hatékonyság - dióda/HER108.html).
A HER108 alacsonyabb átlagos előremenő áram -besorolása (1A) a HER308 (3A) -hoz képest. Magas frekvenciájú alkalmazásokban, ahol magasabb áram kezelésre van szükség, a HER308 jobb választás. Mindkét dióda azonban hasonló fordított helyreállítási idővel és előremenő feszültségcsökkenéssel rendelkezik, tehát ezeknek a paramétereknek a magas frekvenciájú teljesítménye összehasonlítható.
Következtetés
Összegezve: a HER308 alkalmas lehet bizonyos magas frekvenciájú alkalmazásokhoz, különösen a közepes frekvenciatartományban. Gyors fordított helyreállítási ideje, viszonylag alacsony előremenő feszültségcsökkenés és mérsékelt áram - A kezelési képességek életképes lehetőséget kínálnak az tápegységek, a motor hajtás -áramkörök és más hasonló alkalmazások számára.
A rendkívül magas frekvenciájú alkalmazásoknál, ahol nagyon rövid fordított helyreállítási idő és alacsony csomópont -kapacitásokra van szükség, a speciálisabb, magas frekvenciájú diódák jobb választás lehet.
Ha érdekli a HER308 használata a magas frekvenciájú alkalmazásokban, vagy bármilyen kérdése van termékeinkkel kapcsolatban, kérjük, vegye fel velünk a kapcsolatot további megbeszélés és beszerzés céljából. Mindig készen állunk arra, hogy a legjobb megoldásokat és a magas minőségű termékeket biztosítsuk Önnek.
